Aus der Mechanik kennt man die Nutzung von Augmented Reality (AR, im Deutschen: überlagerte Realität) schon länger. Jetzt bietet EPLAN für Tablett und Smartphone diese Möglichkeit auch für in Schaltschränken verbaute Komponenten, einschließlich des Zugangs zur elektrotechnischen Dokumentation. Der reale Schaltschrank wird mit seinem digitalen Zwilling überlagert. Die App führt künftig den Servicetechniker vor Ort durch den Prozess.
Mit der erweiterten App, die ab Mai 2024 verfügbar sein soll, hat der Servicetechniker per Tablet oder Smartphone direkt am Schaltschrank den digitalen Zugriff auf jede einzelne Komponente. Beim Komponentenaustausch etwa wird er visuell durch AR-Highlighting geführt und weiß genau, wo die Komponente im Schaltschrank positioniert ist – selbst bei verschlossener Schaltschranktür.
Gerade in großen Schränken oder Schrankreihungen lassen sich Komponenten auf diese Weise schnell lokalisieren. Der digitale Zwilling stellt sämtliche benötigten Informationen bereit. Das erspart das Suchen in Papierdokus und damit Zeit. Die Zusammenarbeit zwischen Fachbereichen in EPLAN funktioniert bidirektional – vom Service ins Engineering und auch umgekehrt.
Ein in EPLAN generierter QR-Code verbindet die Dokumentation des Schaltschranks mit dem realen Schrank im Betrieb. Das Projekt wird in der EPLAN Cloud abgelegt und eindeutig zugeordnet. Per AR-Funktion wird die 3D-Ansicht des Schaltschrankaufbaus der Montageplatte oder dem Schaltschrank überlagert. Mit der AR-App wird die Projektdokumentation in 2D als Schaltplan oder in 3D als virtuelles Abbild des Schaltschranks visualisiert.

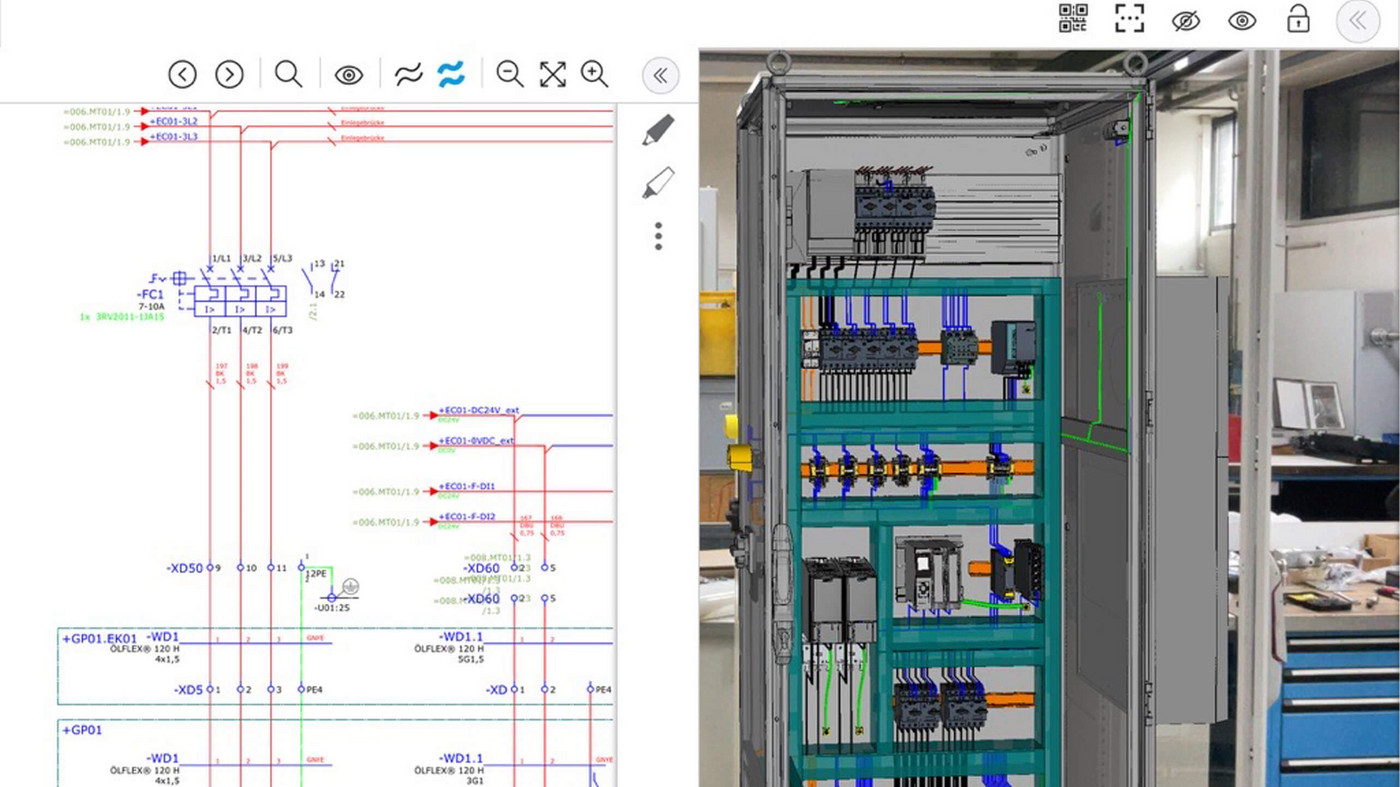

Über Bildschirmteilung wie in der Abbildung (Bildquelle Eplan) können Schaltplan und AR-Modell des Schranks auch nebeneinander abgebildet werden. Über einen Querverweis sind Betriebsmittellisten, Stücklisten, Kabelübersichten und andere Auswertungen wie Topologien ebenfalls im Zugriff.
